■結構特征

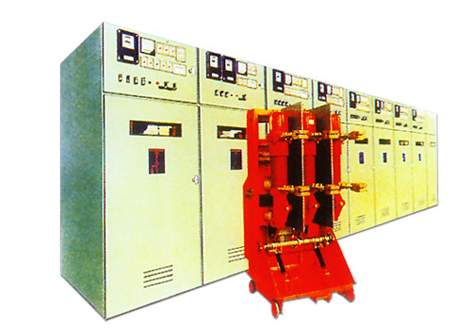

●柜體用鋼板彎制焊接而成，整個柜由固定的殼體和裝有滾輪的可移開部件兩部分組成。
●柜體用鋼板或絕緣板分隔成手車室、母線室、電纜室和繼電儀表室四個部分。
●柜體的前上部位是繼電儀表室，室內裝有搖門式繼電器屏。
●柜體的下門內是手車室以及斷路器的排氣通道，將壓力作用下的油氣和蒸氣通過排氣通道從殼體頂部向外排出。
●柜體的后上部為主母線室，后下部為電纜室，下封板與接地開關有聯鎖。當接地開關閉合后才能開啟下封板，上封板下面裝有電壓顯示燈，當母線帶電時燈亮，不能拆卸上封板。
●手車用鋼板彎制焊接而成，底部有四只滾輪能沿水平方向移動，還裝有接地觸頭，導向裝置，腳踏鎖定機構及手車杠桿推進機構和扣襻。
●手車分?jǐn)嗦菲魇周嚒㈦妷夯ジ衅魇周?、電容器手車、所用變壓器手車、隔壁離手車等。
●本開關柜符合“五防要求”。
■訂貨須知
用戶訂貨時請?zhí)峁┮韵沦Y料：
●產品排列布置圖：
●主電路、輔助電路圖：
●產品顏色；
●其它要求。
