■結構特征

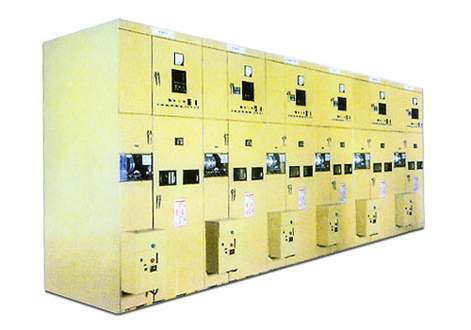

●XGN2-10箱型固定式金屬封閉開關設備（以下簡稱開關柜）用于3，6，10kV三相交流
50Hz系統中作為接受分配電能之用，特別適合于頻繁操作的場合，其母線系統為單母線：并可派生出單母線帶旁路和雙母線結構：
●本開關柜符合國家標準GB3906及國際標準IEC298的要求，并且有兩部提出的“五防”閉鎖功能。具有結構合理，安全可靠性高，運行操作簡便，檢修維護方便等特點，系10KV級固定式開關設備替代型產品。
●本開關柜的主開關可采用ZN28A-10系列真空斷路器，以及其它系列真空斷路器。可配用CD10系列電磁和CTI9A系列彈簧動機構。隔離開關采用GN30-10旋轉式隔離開關和GN22-10大電流隔離開關系列產品。
●本開關柜為金屬封閉箱式結構，柜體骨架由角鋼、型鋼焊接而成，柜內分為斷路器、母線室、繼電器室、室與室之間用鋼板隔開。
●機械聯鎖：為了防止帶負荷分合隔離開關、防止誤分誤合斷路器、防止誤入帶電間隔、防止帶電合接地開關、防止地接地刀合閘，開關柜采用相應的機械聯鎖。
■訂貨須知
用戶訂貨時請?zhí)峁┮韵沦Y料：
●產品排列布置圖：
●主電路、輔助電路圖：
●產品顏色；
●其它要求。
